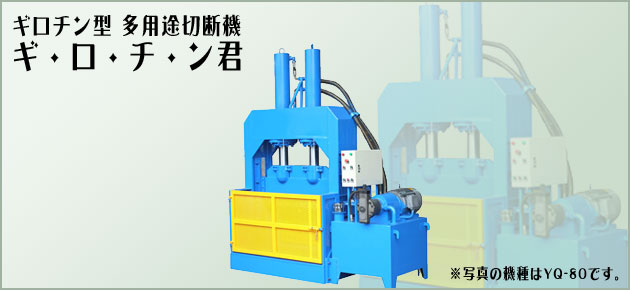

■ ギロチン型 多用途切断機
|
|
●ギロチン型多用途切断機は、油圧の力で様々な物を切断できます。
●YQ-50はシングルシリンダータイプで、YQ-80以降はダブルシリンダータイプとなり、より強力に切断ができます。
|
|
|
| 型式 YQ-50 / 80 / 100 / 150 |
|
| ■ 紹介動画（youtube） |
|
|
| ■ 処理イメージ（一例） |
|
| この機械を使うと、この様に処理が出来ます。 |
|
 |

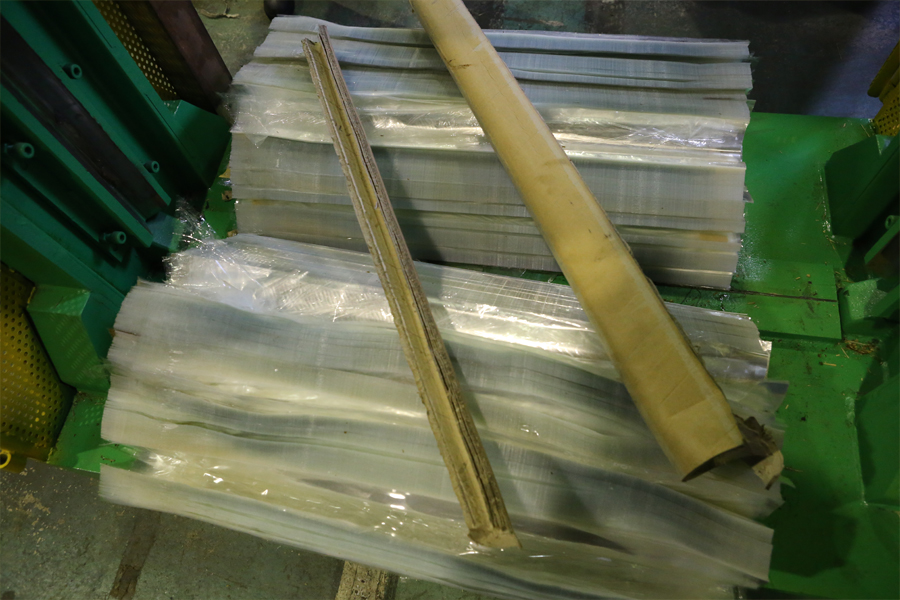

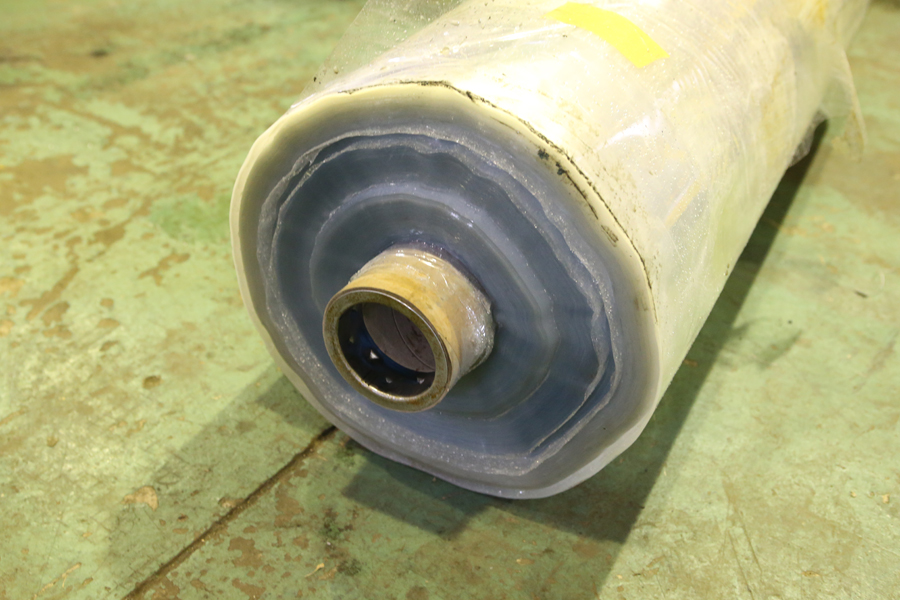

< ロ ー ル >
 |

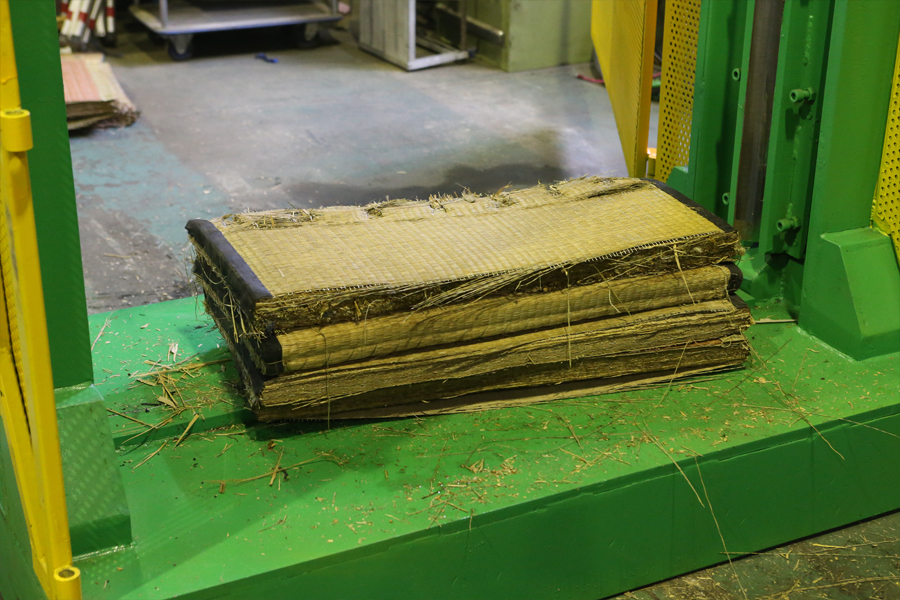

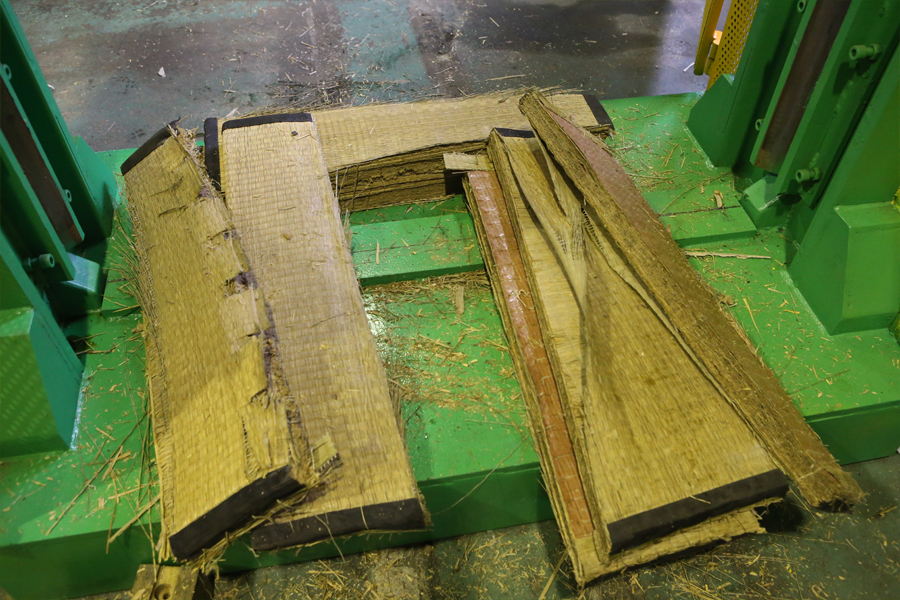

< タ タ ミ >
 |

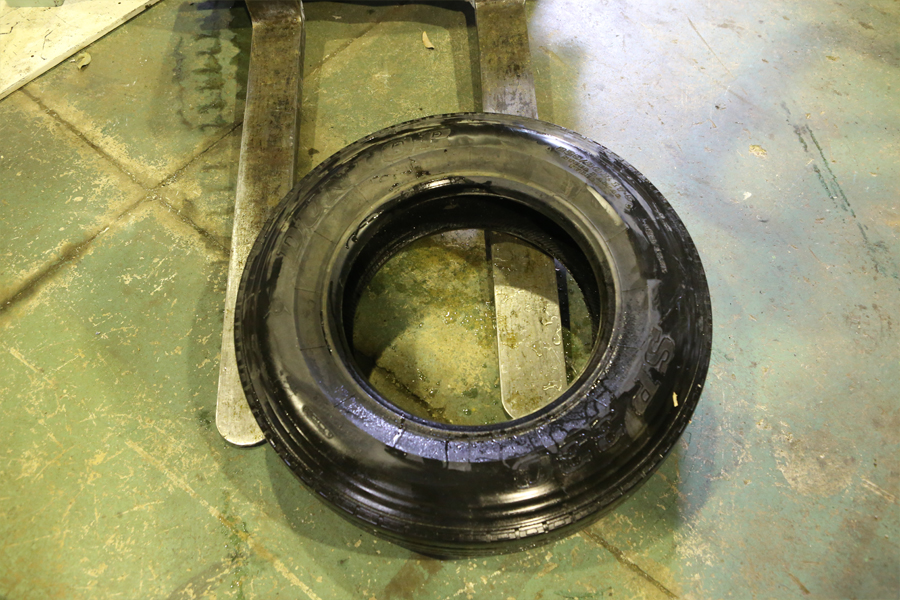

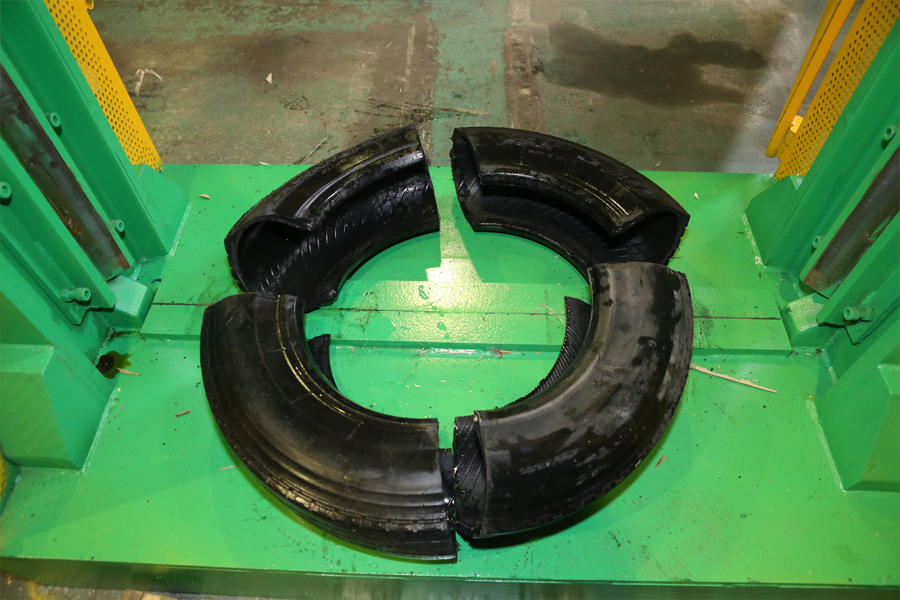

< タ イ ヤ >
 |
|
  |
|
|
|
 |
 |
 |
|
|
| ■ 主要仕様 |
|
●掲載されている仕様は、性能向上のため予告無く変更することがあります。
●お客様の要望により、設計の変更（オーダーメイド）が可能です。 |
|
| 型式名 |
YQ-50 |
YQ-80 |
YQ-100 |
YQ-150 |
| 機械寸法 |
全長 （mm） |
1,000 |
| 全幅 （mm） |
2,000 |
2,400 |
2,600 |
| 全高 （mm） |
2,700 |
2,800 |
| 機械重量 （kg） |
1,800 |
2,500 |
3,000 |
3,500 |
| 油圧ポンプ用動力 （kW） |
11 |
15 |
18.5 |
| オイルタンク容量 （L) |
100 |
150 |
200 |
| メインシリンダー径 （mm） |
180 |
160 x 2本 |
180 x 2本 |
200 x 2本 |
| 最大切断力 （KN） |
500 |
800 |
1,000 |
1,500 |
| 刃の幅 （mm） |
800 |
1,000 |
1,200 |
| 刃のストローク幅 （mm） |
800 |
|
|

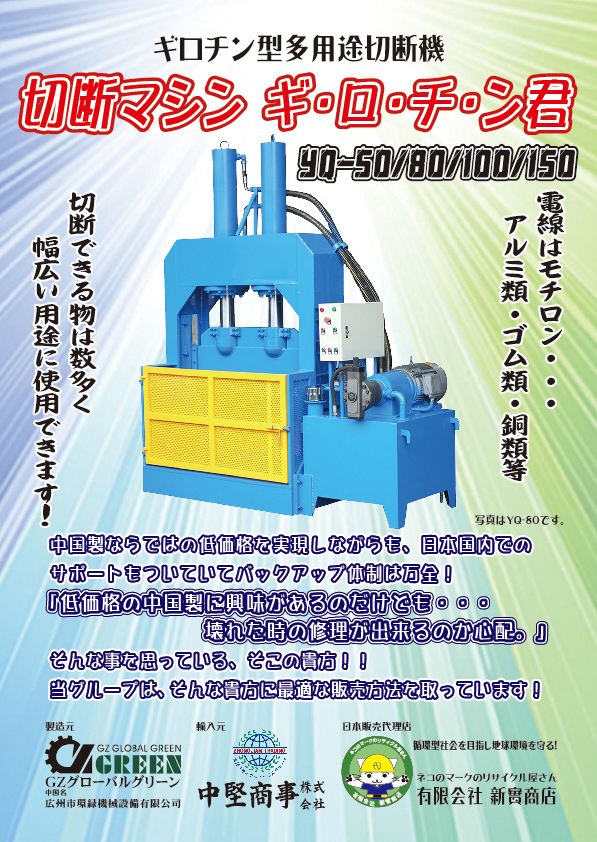

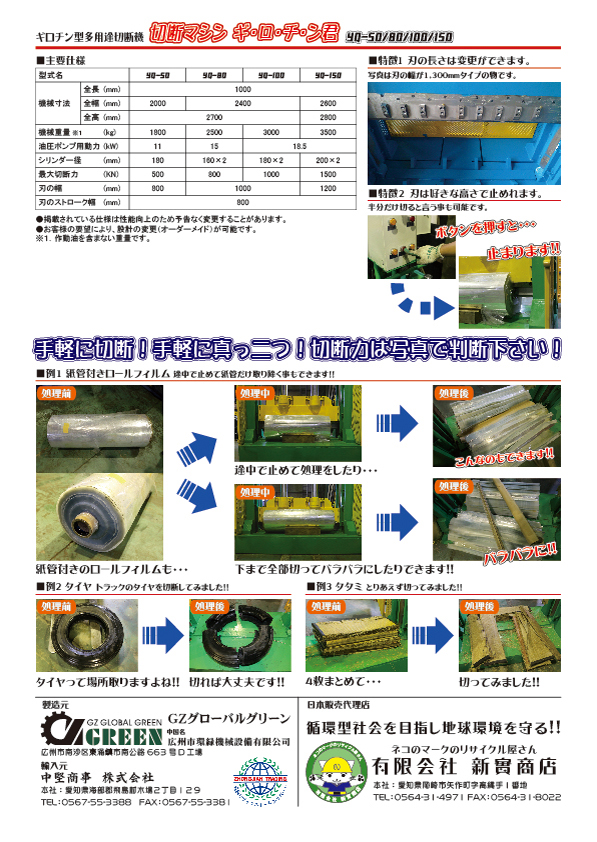

| ■ カタログ |
|
| 弊社作成のカタログがダウンロードできます。 |
|
|
|

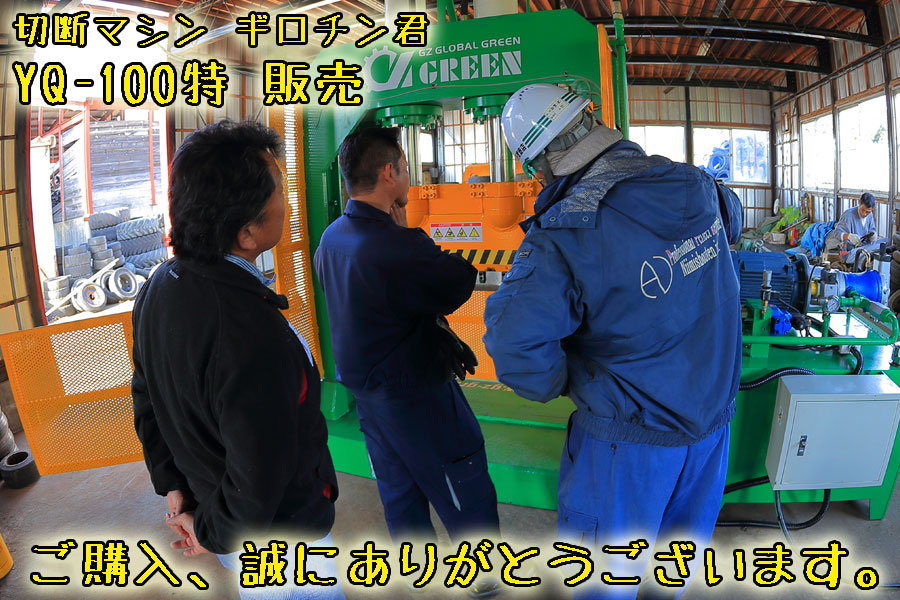

| ■ 現場設置サンプル写真 |
|
|
|
|
